两种型号 · 灵活适配
LX9 系列提供 LX9-U 机架式和 LX9-H 盒式两种型号，满足不同的安装场景需求。

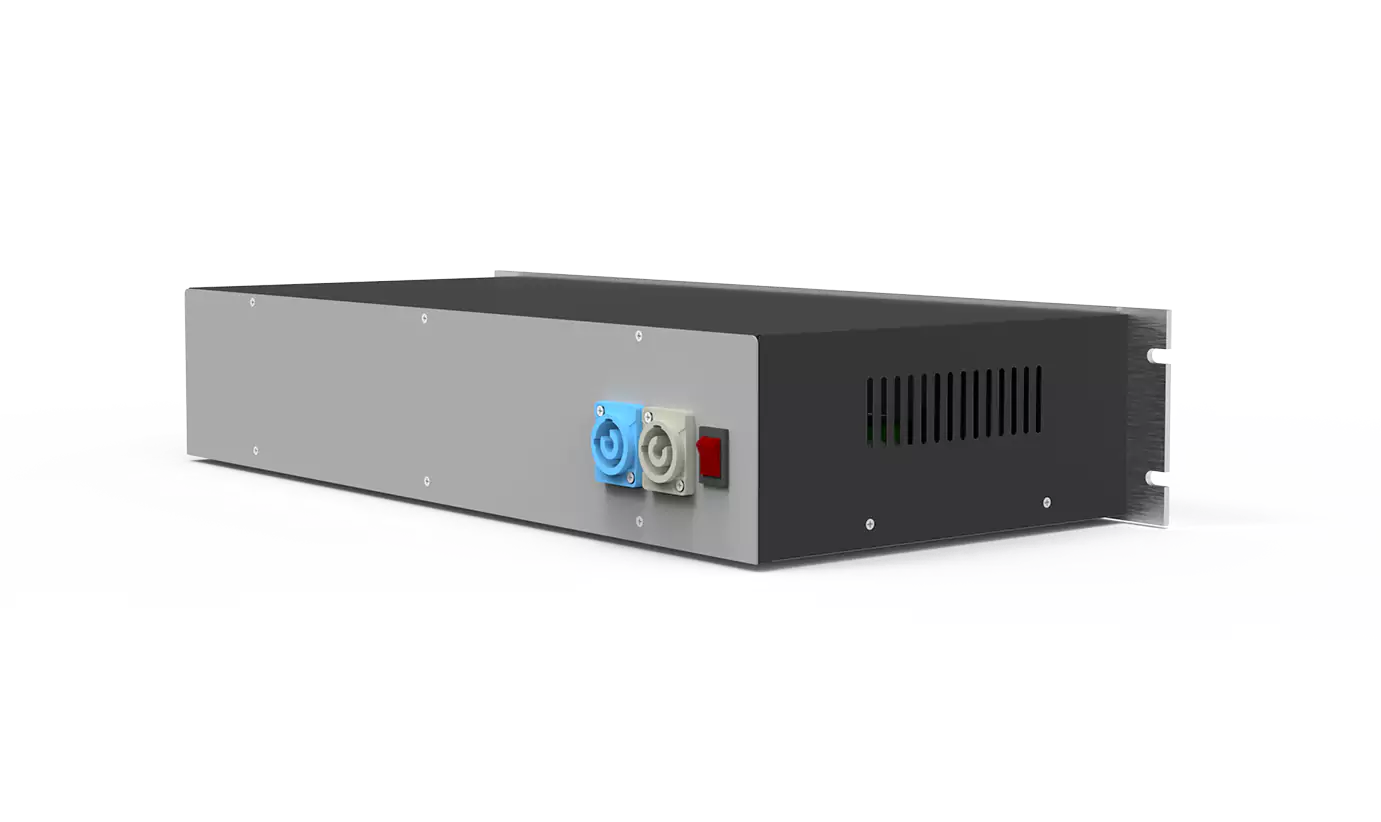

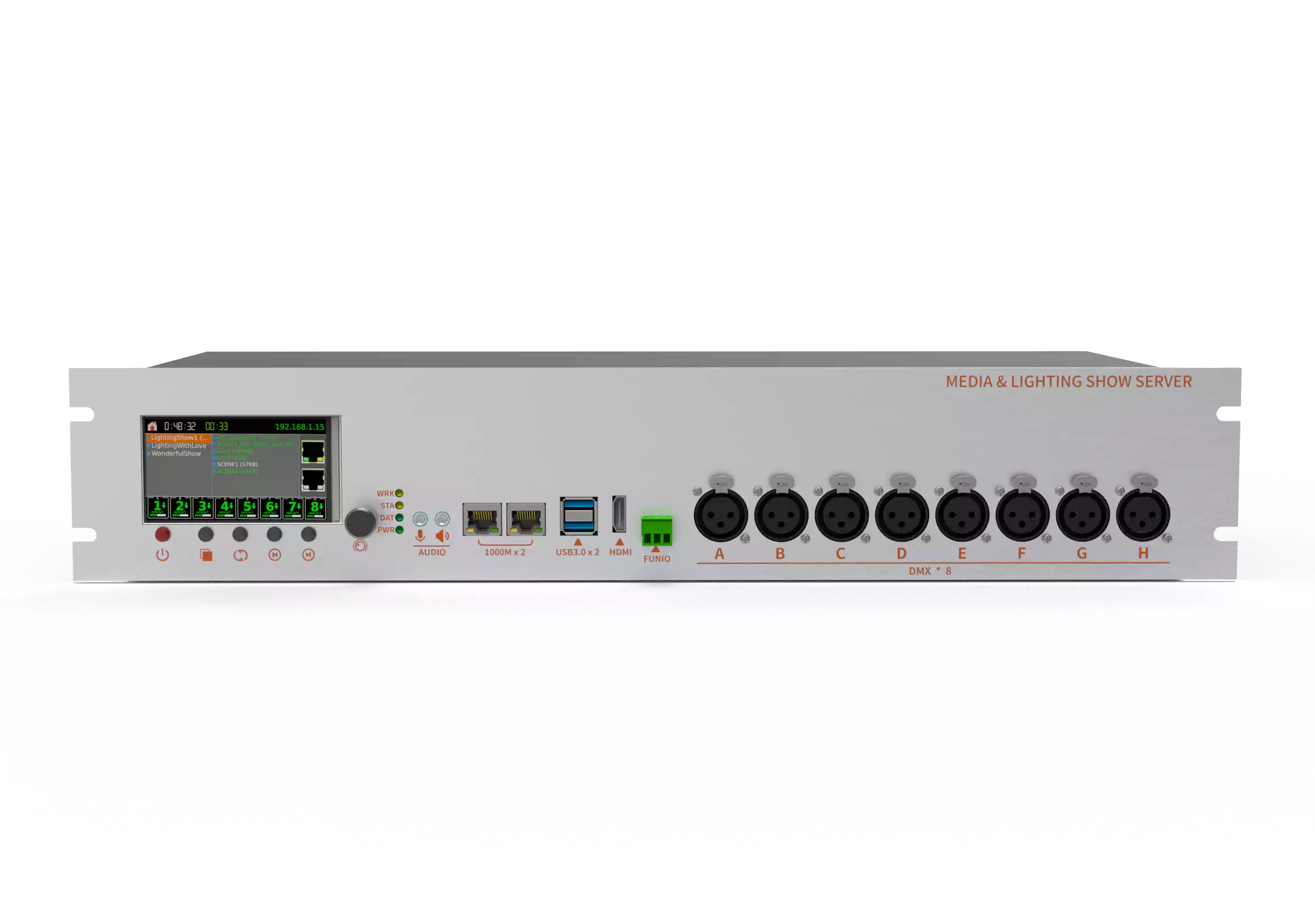

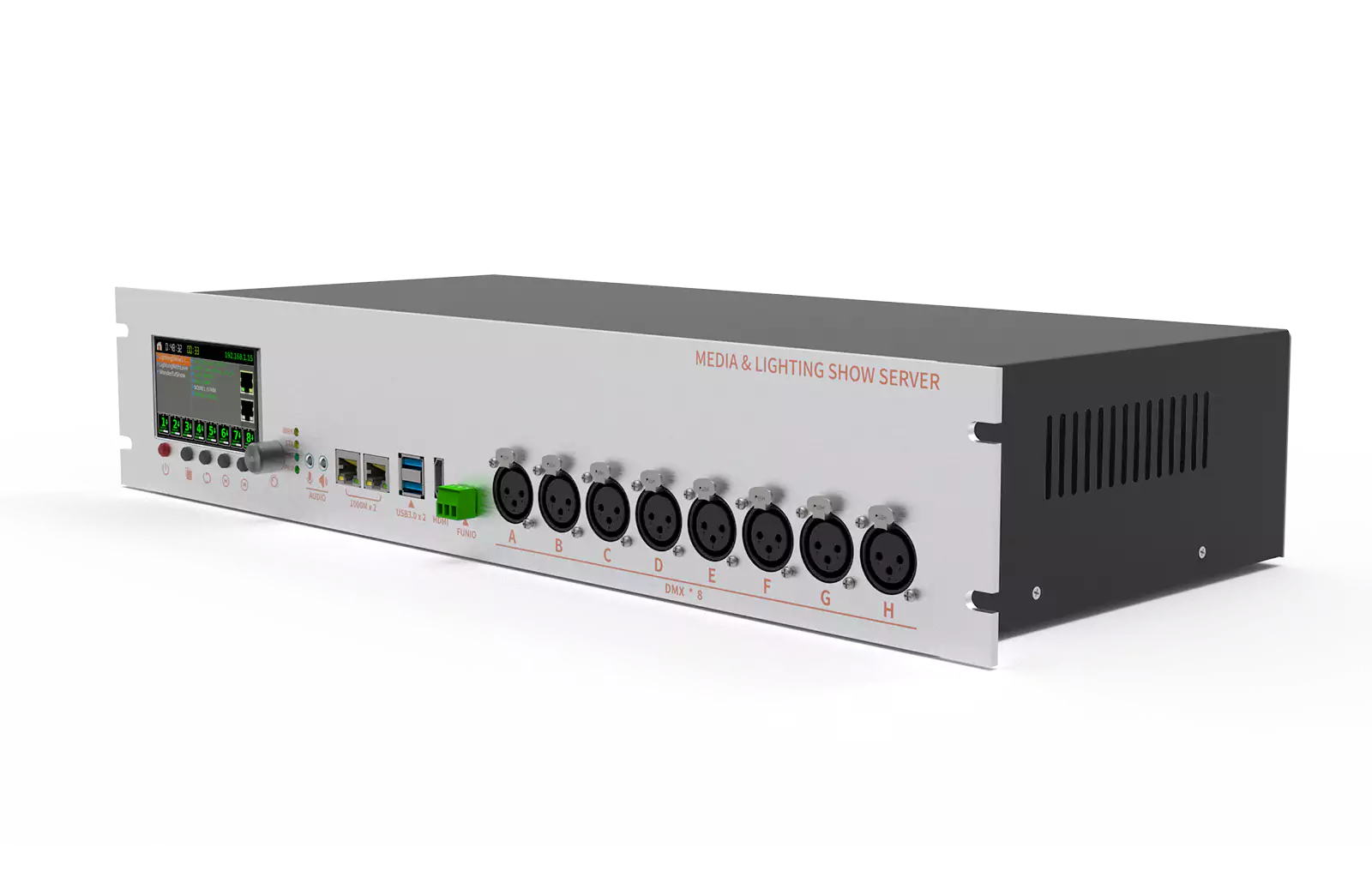

LX9-U
2U 标准机架式 · 专业固定安装
- 8路 全磁隔离 DMX512 XLR 卡农接口
- 2U 标准19英寸机架设计 (430×89.5×153mm)
- 100-240VAC 宽电压交流供电
- 2.8寸 LCD 高清显示屏
- 1路 RS485 控制接口
- KNXNet/IP 协议支持
- 双千兆网口 · HDMI · USB3.0×2

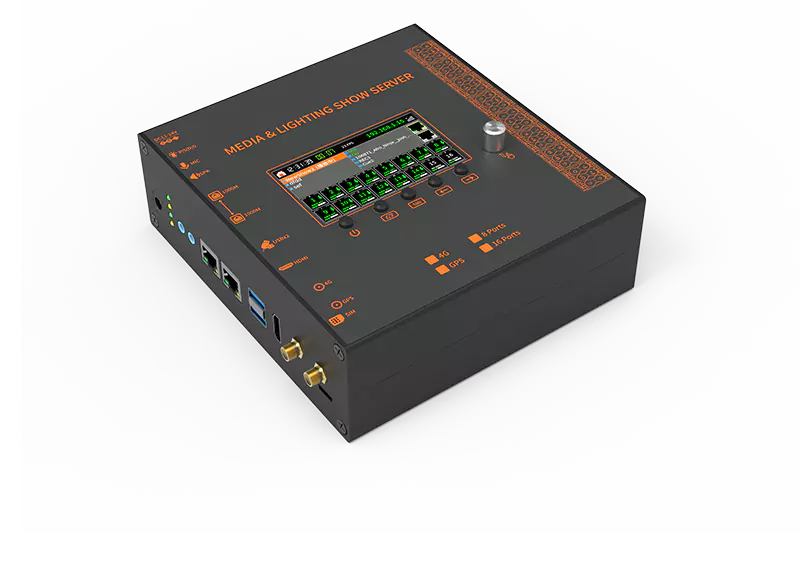

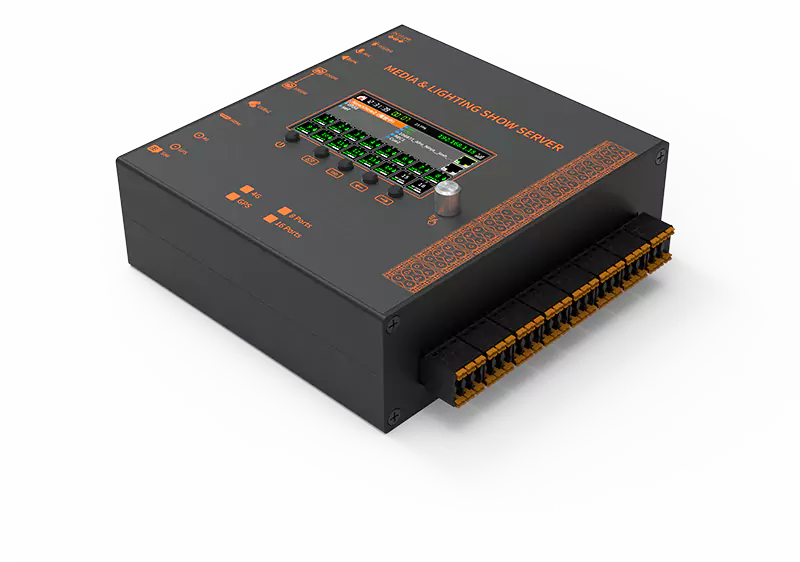

LX9-H
紧凑盒式设计 · 大量DMX输出
- 16路 全磁隔离 DMX512 凤凰卡式端子
- 紧凑盒式 设计 (172×166×53mm)
- 12V DC 直流供电 · 低功耗12W
- 1.3寸 OLED 高清显示屏
- KNXNet/IP 协议支持
- WIFI 802.11 b/g/n 无线网络
- 双千兆网口 · HDMI · USB3.0×2
丰富的功能特性
LX9 媒体灯光服务器集成了丰富的功能，适用于各类灯光/多媒体控制项目。
DMX512 控制器
支持 DMX512 协议输出，可直接控制常规 LED 灯具、电脑灯、点光源等设备，8–16路全磁隔离输出，信号稳定。
多协议支持
支持 DMX512、ArtNet-4、sACN、RDM、UDP 等多种灯光控制协议，可灵活接入各种灯光系统，兼容性强。
媒体播放器
支持音频 MP3、视频 MP4 文件的播放，HDMI 视频输出，可与灯光效果同步输出，实现声光联动。
灯光 CUE 录制
支持录制外部灯控台或灯控软件的 ArtNet 数据，生成本地 CUE 文件并加入灯光秀中，轻松复现专业效果。
播放计划
支持按星期、日期、时间点或日出日落设定灯光秀的自动播放计划，实现无人值守的自动化播放。
音频触发
支持音频信号触发灯光秀播放，实现声控灯光效果，为互动式灯光体验提供更多可能。
WEB 管理后台
基于 Vue 3 + Element Plus 构建的现代 WEB 管理界面，支持中文/English/Русский/日本語/Español 五种语言。
云平台接入
支持接入云平台，实现远程管理和监控设备运行状态，随时随地掌握设备情况。
内置绘制效果
支持直接在 WEB 管理后台中绘制灯光效果，无需额外工具即可配置渐变曲线、颜色变化等效果。
系统核心角色
LX9 作为灯控系统的控制主机，上接中控电脑、控台或 LnxEffect 软件，下接音响、视频设备和各种分控设备。
- LX9 作为灯控系统的控制主机，上接系统中控电脑、控台或 LnxEffect，下接音响、视频设备和各种分控设备。
- LX9 具有一套对接指令，可用于和中控系统进行系统集成。
- 具备数据录制功能，可录制控台数据或者如 MADRIX、MADMAPPER、ARENA 等软件的数据。
- 本身带有 8–16 个 DMX512 隔离输出接口，可直接对接 DMX512 灯具。
- 双千兆网口，可下挂凌恩的各型分控设备包括 LNX-378、LNX-370SP、LNX-377XP 等设备，扩展域输出。
适用多种专业场景
LX9 媒体灯光服务器可广泛应用于各类灯光控制场景，为不同需求提供专业解决方案。
舞台演出
同步控制舞台灯光、音响和视频投影，支持实时 ArtNet 输入和预编程灯光秀播放，为专业演出保驾护航。
文旅夜游
通过播放计划按日出日落自动播放灯光秀，适用于景区、公园、建筑立面等夜游项目，提升夜间游览体验。
娱乐场所
酒吧、KTV、夜总会等场所可实现灯光与音乐的完美同步，配合演出节奏营造动感氛围，增强沉浸体验。
体育场馆
赛事中控制场馆照明、大屏幕和音响系统，配合比赛节奏营造赛事氛围，提升观众观赛体验。
LX9-U 详细规格
2U 标准机架式设计，8路隔离型 DMX512 XLR 接口，适用于专业舞台和固定安装场景。
| 参数 | 规格 |
|---|---|
| 控制协议 | ARTNET、sACN、UDP、RS485 |
| 灯控接口 | 8个带磁隔离 DMX512 接口（XLR 卡农头） |
| 设备端口 | 1000M Ethernet × 2、3.5mm 音频输出、MIC 输入、USB3.0 × 2、HDMI、RS485 |
| 显示屏幕 | 2.8寸 LCD 显示屏 |
| 网线要求 | 六类网线、超五类网线 |
| 无线网络 | WiFi 802.11 b/g/n |
| AC 电源 | 100-240VAC 0.35A 50/60Hz |
| 额定功率 | 10W |
| 工作温度 | -10~60℃ |
| 工作湿度 | 5%~60% |
| MTBF | 10万小时 |
| 储存温度 | -40~70℃ |
| 储存湿度 | 5%~90% 无凝结 |
| 尺寸 | 430 × 89.5 × 153 mm |
LX9-H 详细规格
紧凑盒式设计，16路隔离型 DMX512 凤凰卡式端子接口，适用于需要大量 DMX 输出的应用场景。
| 参数 | 规格 |
|---|---|
| 控制协议 | ARTNET、sACN、UDP |
| 灯控接口 | 16个带磁隔离 DMX512 接口（凤凰卡式端子） |
| 设备端口 | 1000M Ethernet × 2、3.5mm 音频输出、MIC 输入、USB3.0 × 2、HDMI |
| 显示屏幕 | 1.3寸 OLED 显示屏 |
| 网线要求 | 六类网线、超五类网线 |
| 无线网络 | WiFi 802.11 b/g/n |
| DC 电源 | 12V DC / 1A |
| 额定功率 | 12W |
| 工作温度 | -10~60℃ |
| 工作湿度 | 5%~60% |
| MTBF | 10万小时 |
| 储存温度 | -40~70℃ |
| 储存湿度 | 5%~90% 无凝结 |
| 尺寸 | 172 × 166 × 53 mm |
强大的 WEB 管理后台
LX9 配备基于 Vue 3 + Element Plus 构建的现代 WEB 管理系统，支持中文、English、Русский、日本語、Español 五种界面语言，可通过电脑或手机的浏览器远程访问和管理。
移动端适配
手机/平板随时访问端口配置/RDM
DMX、ArtNet设置状态监控
温度、网络负载
