LNX-378系列 LED控制器

  LNX-378型LED控制器支持Art-Net4sACN(E1.31)协议。支持任何具备ArtNet/sACN协议的控台或者LED软件,比如MA2、Madrix、Freestyle...

  LNX-378具备8个输出端口,每个端口可配置1-4个Universe地址空间,最多支持32个Art-Net Universe。

  LNX-378可选配DMX或者TTL输出。DMX接口为新型磁隔离接口; TTL接口则支持WS2811/SM16703/GS1903等常用芯片,且支持自定义芯片,支持Gamma校正。

  LNX-378的DMX接口具备RDM管理功能,在WEB后台搜索显示所有RDM灯具,对搜索到的RDM灯具进行参数配置。

  LNX-378内置16G容量的SD卡,可对Art-Net数据进行录制并重播

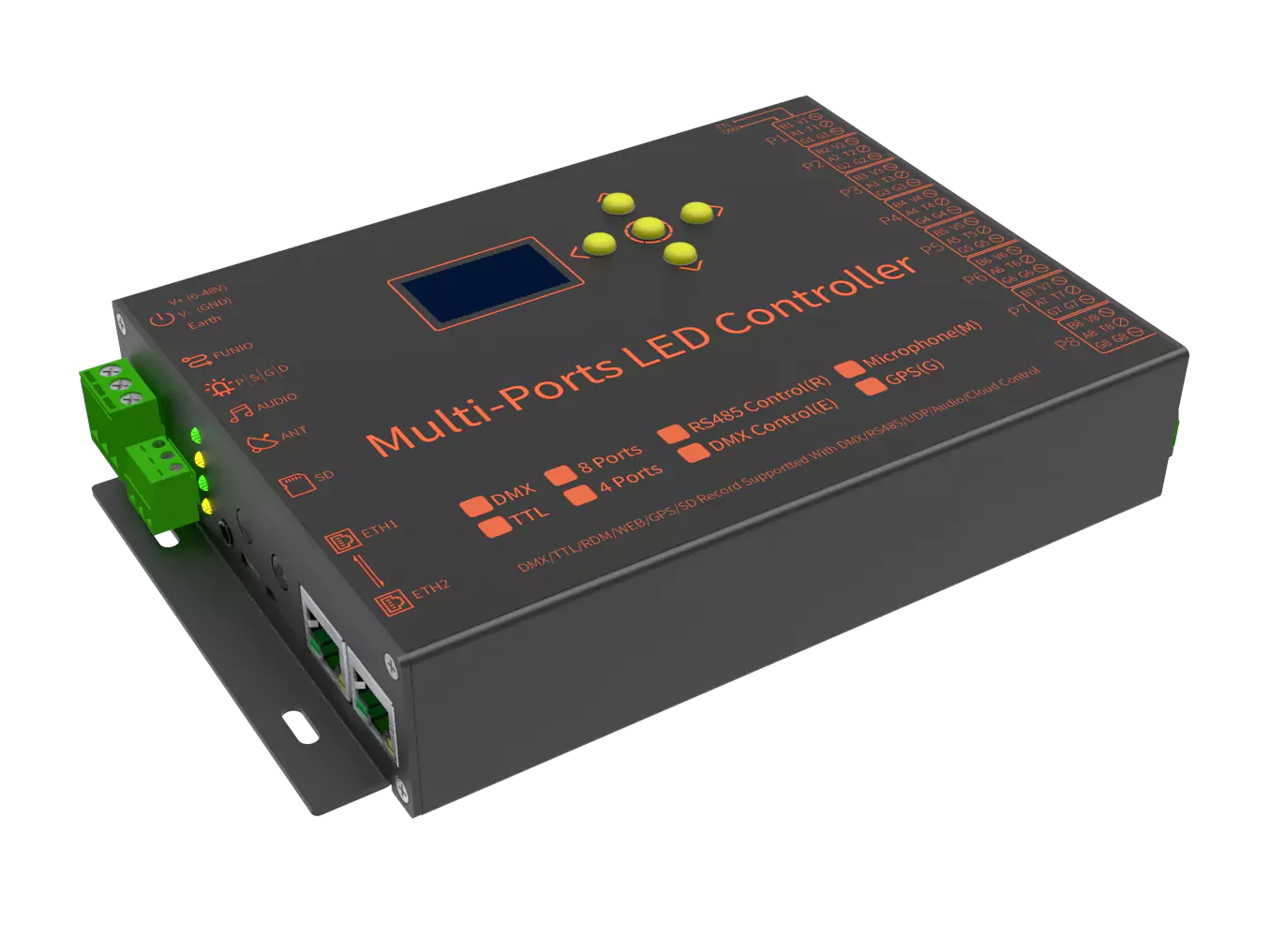

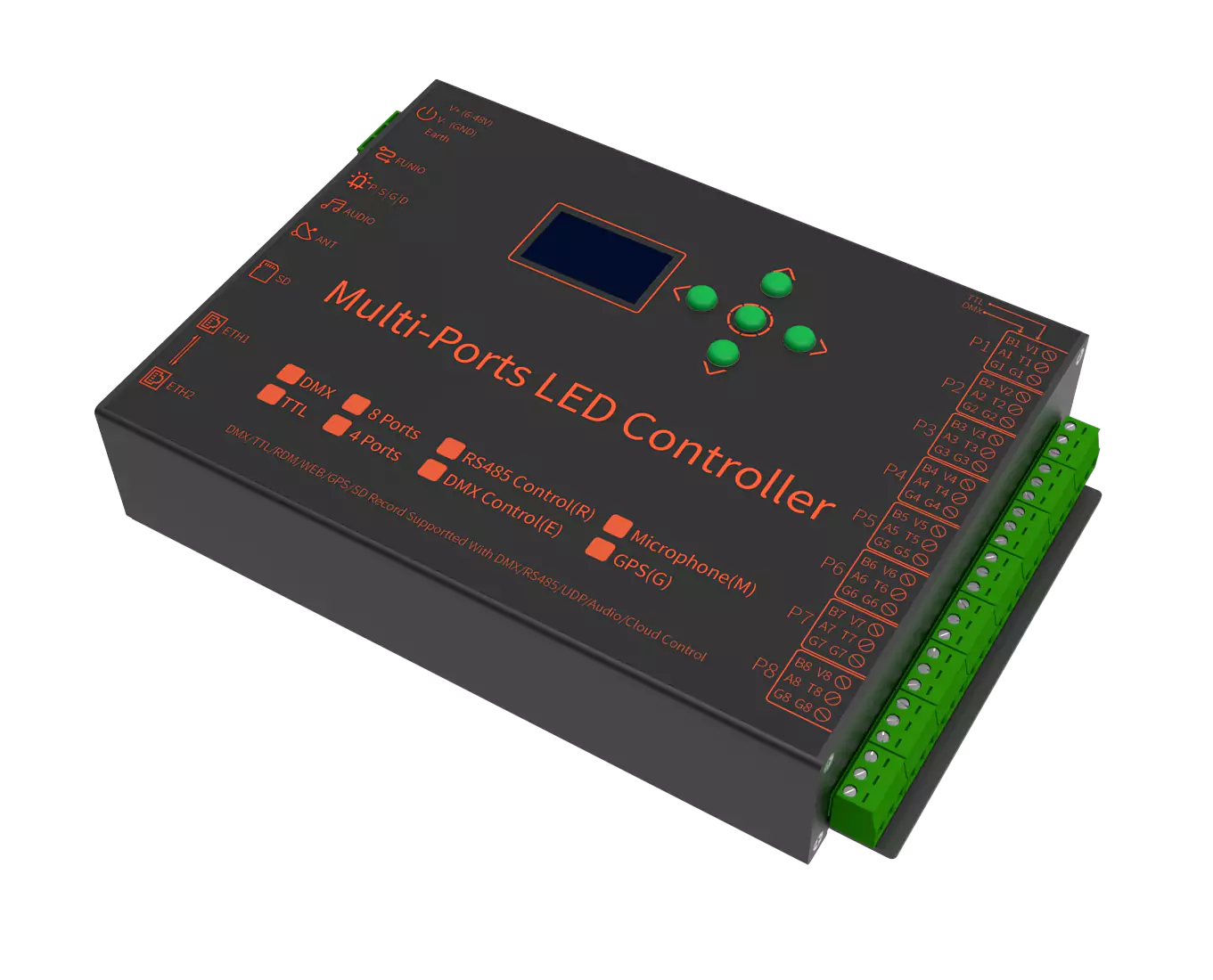

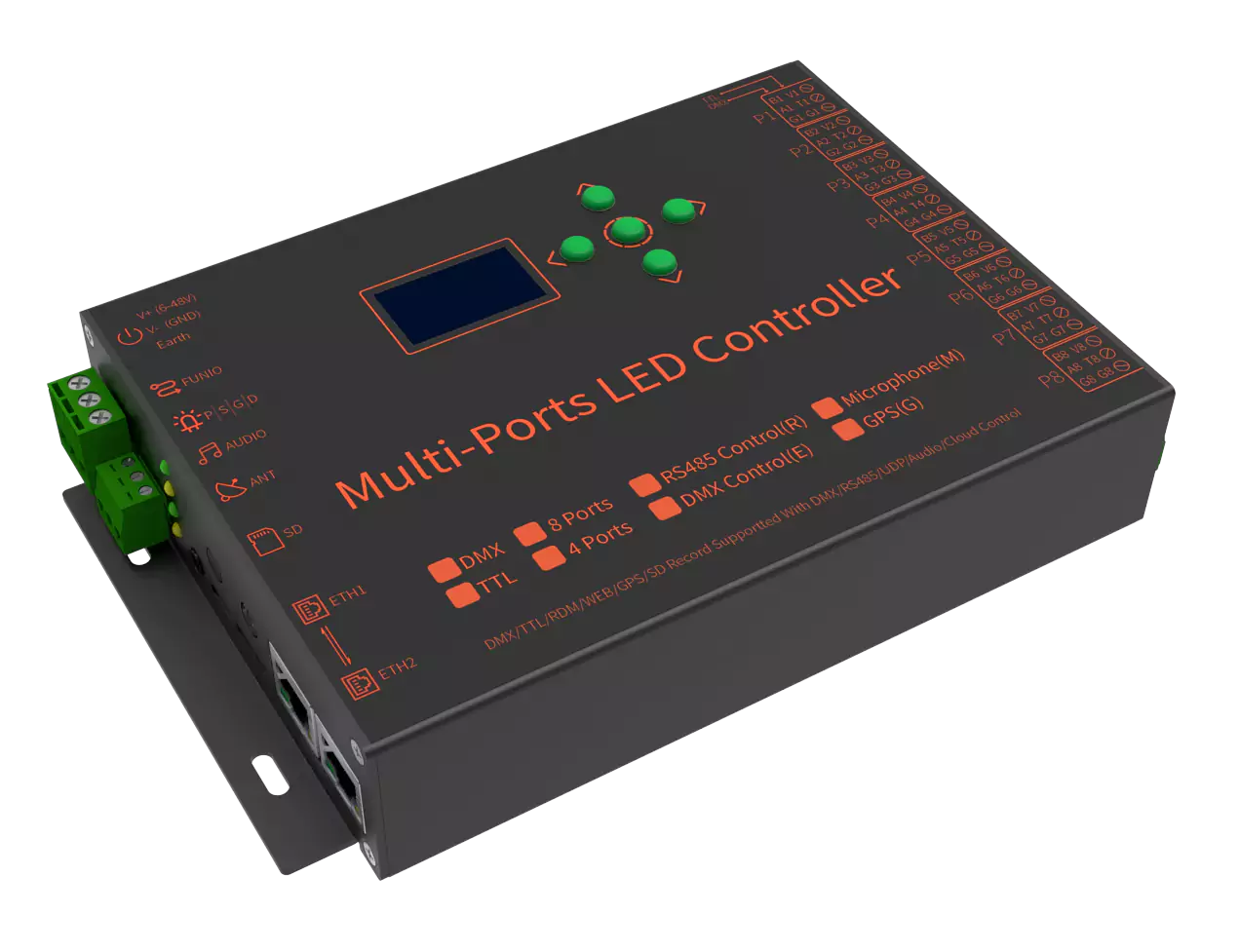

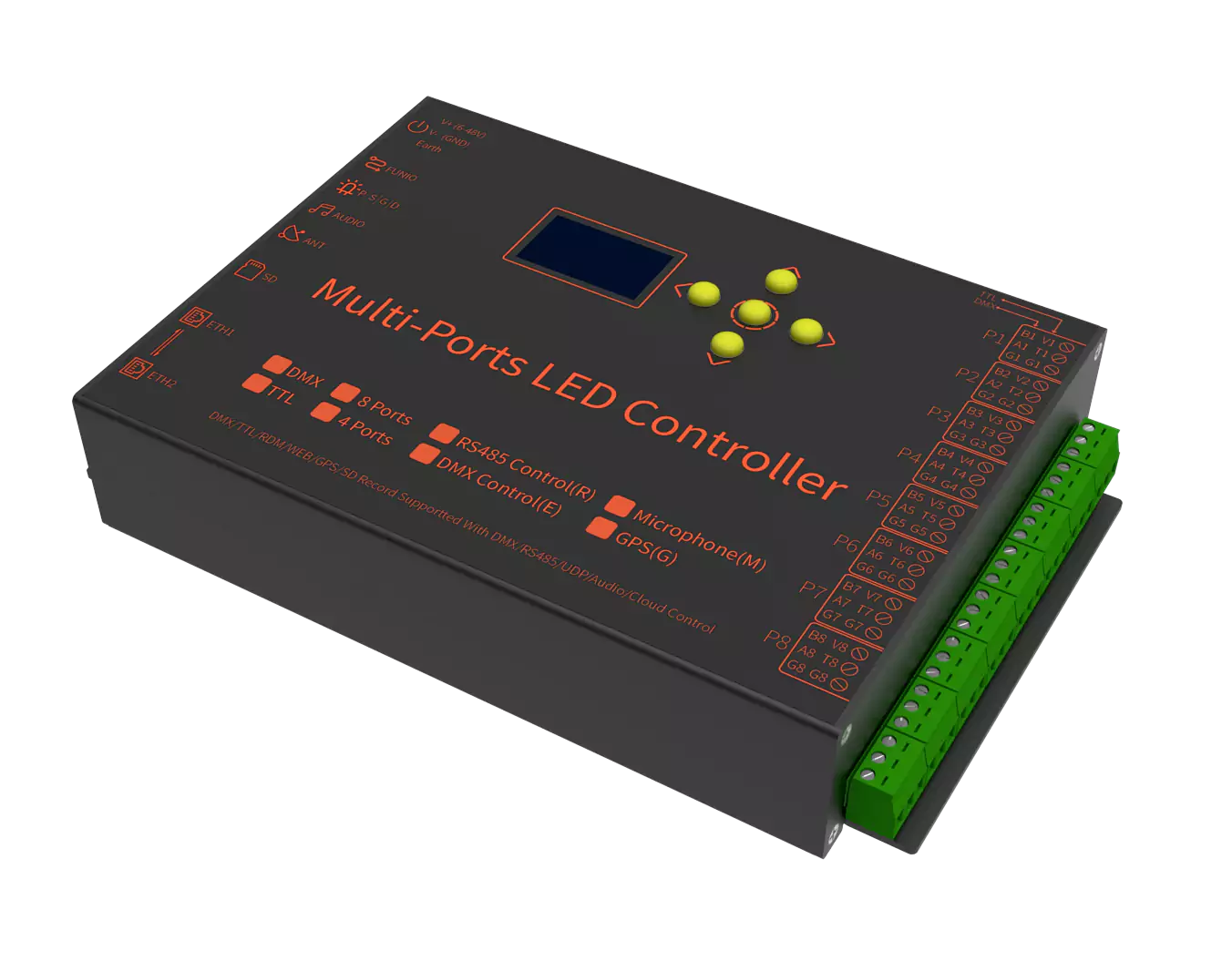

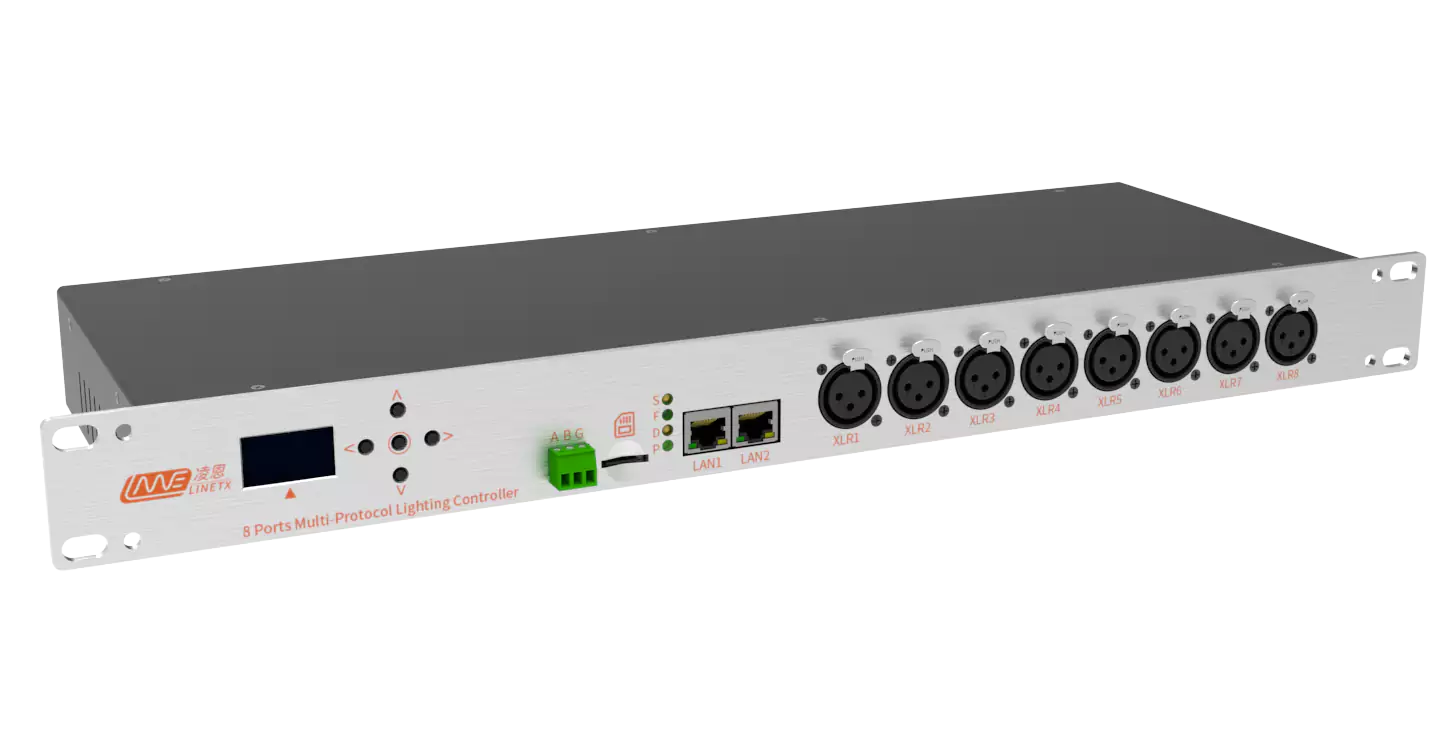

LNX-378 LED ArtNet控制器

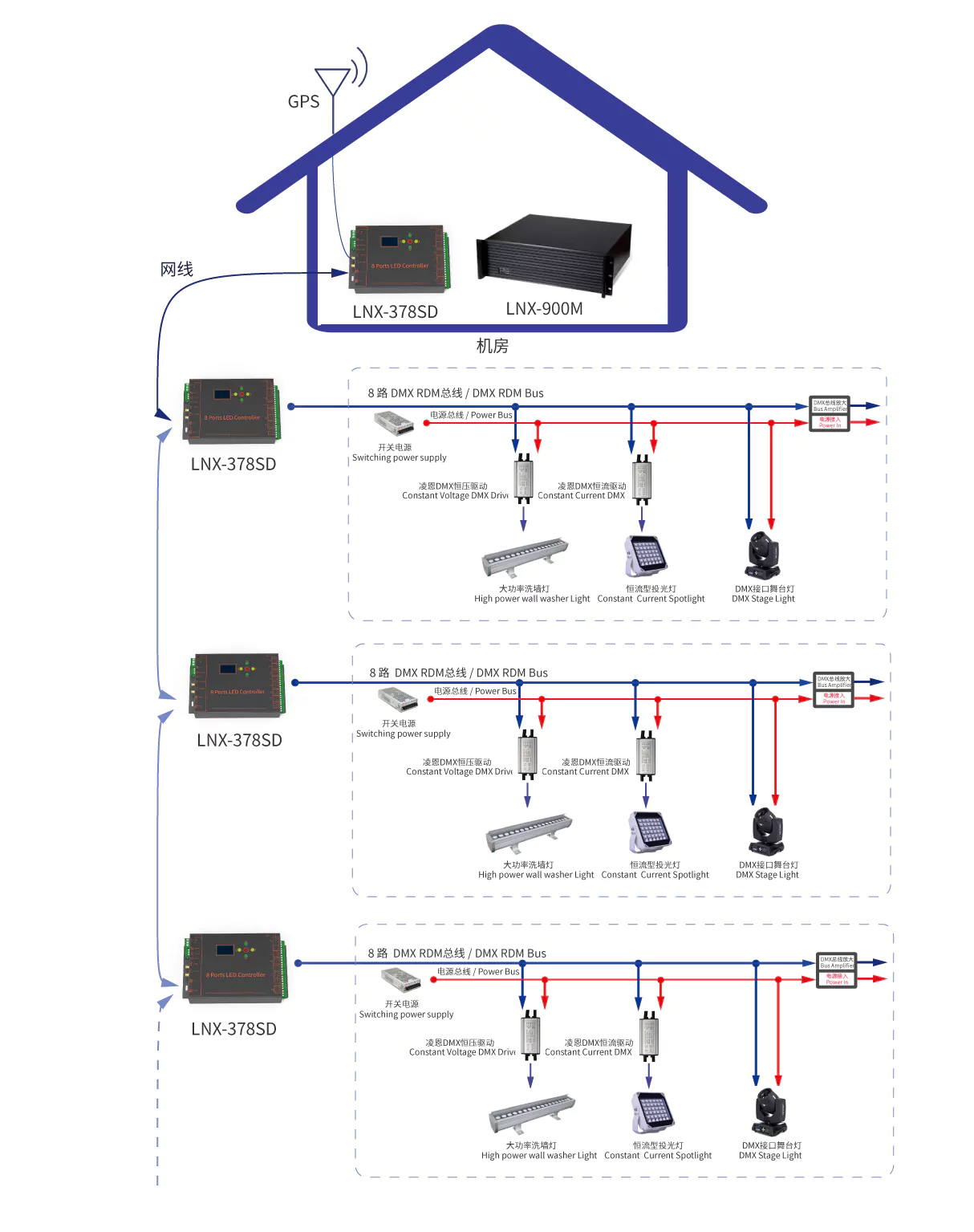

设备使用场合

  • 楼宇、桥梁、商城等室外灯光亮化工程,KTV、健身房、氧吧等室内灯光音乐融合设计,使用卖爵士MADRIX、LnxEffect、Madmapper软件制作灯效,输出DMX/TTL信号驱动灯具,呈现灯效。

  • 录制ArtNet数据,使用Madrix在线调试,然后录制和离线播放,机房不需要一台电脑跑Madrix了

  • KTV健身馆等,开启音乐同步,随着音乐节奏起伏,快速的切换灯光效果、亮度和速度等

  • 货架、库房灯光指示,工业灯光指示,使用UDP或者RS485接口,连接至本设备,远程控制设备灯光

  • 音乐会、展会现场,使用DMX512控台,DMX连接至本设备,在控台上直接调取切换灯光效果。

  • 手机远程云控制,在全球任何地方,只要有手机有网络,就可以随时随地控制本设备,非常方便

  • 建筑桥梁的亮化,通过GPS同步,在不同地理位置的设备,同步播放灯光效果,灯效呈现整体统一

  • 节庆日、工作日安排不同的灯光效果,建立播放计划表,按照设定的时间,播放指定的灯效文件

  • 现场使用是RDM的灯具,通过本设备,搜索并管理和设置各RDM灯具(摇头灯、线条灯、光束灯)

  • 大型亮化工程(如点光源应用),不受数量限制的多台设备网络连接,通过主从机同步进行播控。

  • 控台输入DMX信号,输出ArtNet数据给Wysiywg、Magic 3D等灯光模拟软件

  • 需要远距离传输DMX,设备可将DMX信号转为ArtNet网络数据,可通过光纤传输至几十公里远

  • 做亮化试用工程,担心工程结款,可设置工程试用期,比如设置试用3个月,到时间需提交密码解锁

  • 设备安装后,可以通过网络,集中升级固件,随时推送新的功能,做到有备无患

设备具备的功能

  • 支持ArtNet4协议 32个域,支持市面上任何具备ArtNet功能的灯光控制软件或者控台,比如MADRIX, FreeStyler, MA2, Jinx, MadMapper, Pharos, PixelInvadors, DMXControl2/3, MagincQ。

  • 支持sACN(E1.31)协议,目前很少有LED控制器能同时支持ArtNet和sACN,而LNX-378可以切换到这两个不同协议下的工作模式,方便您在不同协议环境下都能轻松接入!

  • 八个灯具驱动端口,每个端口可配置1-4个地址空间域(Universe),每个地址空间是512个通道,所以LNX-378系列控制器最多可支持16384个通道!按RGB灯具计算,最多可控制5440个点!LNX-378具有DMX512和TTL两种不同的接口,下单时请确认. (带T后缀的控制器是TTL接口,带D后缀的控制器是DMX接口,所有DMX512接口都是磁隔离接口。)

  • SD卡录制和重播,LNX-378系列控制器可以轻松将Madrix等软件或者控台的ArtNet数据录制下来(全场景录制,包括本机和他机数据皆可录制),生成文件,离线播放使用。让您告别需使用PC电脑联网使用的烦恼。

  • 使用PC网卡高速录制,除了使用LNX-378系列控制器在线录制ArtNet之外,还可以选择使用凌恩的LnxEffect软件,在电脑上使用网卡对ArtNet数据进行高速录制,然后通过网络,将录制好的文件上传到LNX-378系列控制器设备的SD卡即可。

  • 录制文件的编辑预览和上传下载,LNX-378系列控制器可通过凌恩科技开发的LnxManager软件来配置设备,一键搜索出所有网络上的在线设备,方便快速的通过网络上传和下载SD录制文件,然后可使用凌恩的LnxEffect软件对录制文件进行预览和编辑,定义录制文件的帧入点和帧出点等操作。

  • 设备可主可从,LNX-378系列控制器在SD播放模式时,可作为主控设备,通过网络驱动其他LED分控设备;另外也可作为一台ArtNet分控设备,接收其他ArtNet/sACN主控设备的数据。

  • 200FPS 高帧率播放,LNX-378系列控制器采用16G容量的高速Mini SD卡,1-200FPS 宽帧率播放速度可调。

  • 支持手机远程云控功能,LNX-378系列LED控制器支持通过凌恩云平台,实现手机远程云控的功能,只要有手机和网络,在任何地方都可以使用手机来控制设备的运行,包括切换播放文件、录制效果、调整播放参数、建立播放计划等一系列的操作。(云控功能需注册购买一个凌恩设备号)

  • 支持UDP和RS485控制接口,LNX-378的所有系列都支持UDP控制接口,而R系列支持RS485控制接口。通过向控制接口发送文本格式的控制命令字,即可远程控制设备的运行。

  • 支持控台DMX外控功能,LNX-378中的E系列控制支持使用外部控台输出的DMX512信号,快速切换设备的SD卡文件的播放,调整播放速度,调整亮度等参数,该功能默认是关闭的,可在WEB后台开启。(带E后缀的控制器,请下单时确认。)

  • DMX转ArtNet,LNX-378系列控制器支持ArtNet的服务器模式,可将DMX512数据转成ArtNet数据通过网络发送出去,这种模式可用于3D灯具模拟软件如WYSIWYG、 Easy View 3D、LightingStudio等模拟灯具的运行。另外也可使用光纤收发器,通过光纤将DMX512信号远距离传输。

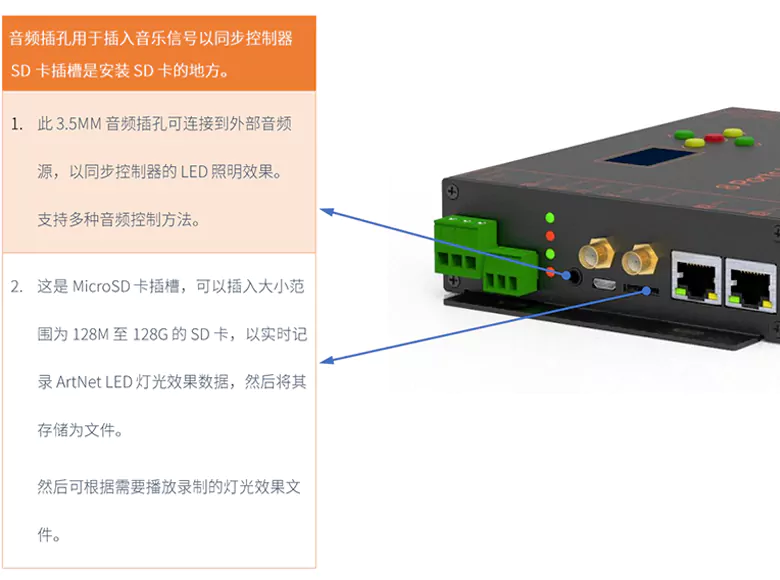

  • 支持音乐节奏灯光同步,同时具备3.5MM音频接口和内置拾音麦克风。LNX-378所有系列的控制器具备音乐同步功能,凭借设备强大的运算功能,可以对输入的音频音乐信号实时计算,分析出音乐的节奏点,通过节奏点触发比如SD文件的切换,触发调整播放速度,触发调整亮度等,该功能默认关闭,可在WEB后台开启。(所有系列控制器都带LINEIN接口,带M后缀的控制器带麦克风,请下单时确认。))

  • 支持RDM,LNX-378中的D系列控制器具备RDM功能,DMX512的8个端口皆支持RDM(远程设备管理)协议,在WEB后台,可一键搜索出所有支持RDM的灯具,并列表显示出来,方便对每个灯具设置参数。支持RDM搜索灯具的断电保存,无需每次开机再次搜索RDM灯具。

  • 支持RDM Over ArtNet,该高级特性可以让你的ArtNet软件,如果也支持RDM的话,可以直接在ArtNet灯控软件上搜索和设置RDM灯具。

  • 支持Gamma校正,LNX-378中的T系列控制器的TTL接口支持Gamma校正算法,可以在WEB后台开启和调整Gamma校正的参数,使色彩更逼真。

  • 高速自同步帧控制,一般的LED控制器往往收到一个端口数据后就开始输出,而凌恩独创的高速自同步帧控制算法,可在收到一帧所有端口的数据后才开始同步输出,有效的防止画面的锯齿感和割裂感。(ArtNet和sACN的同步信令和该功能不冲突)

  • TTL支持自定义芯片,LNX-378中的T系列控制器的TTL接口的控制器已经内置支持很多单线芯片,比如WS2811、WS2812、SM16703、TM1903、GS1903等等,如果列表中没有可选的芯片,还可以自定义芯片参数,从而支持新的芯片类型。

  • 支持按计划播放(时控),在WEB后台,可以建立一个或者多个播放计划,可以指定在哪天、星期几、哪个时间播放哪个文件。还可以设置自动开机自动播放,单曲循环播放或者播放完自动下一曲。

  • 支持多机网络同步播放, 可设置一台作为网络同步播放主机,而其他任意数量控制器可设置为网络同步播放从机,当主机播放SD内容时,将通过网络通知其他所有从机实时同步播放。

  • 支持多机GPS同步播放,LNX-378中的G系列控制器支持北斗卫星和GPS卫星的双模定位和校时,通过GPS卫星校时后,让所有的控制器时间精准同步,从而同步在不同地方的控制器的播放。(带G后缀的控制器,请下单时确认。)

  • 智能空闲黑场, 当检测到没有ArtNet数据时,可开启空闲黑场,各端口自动发送黑场数据。

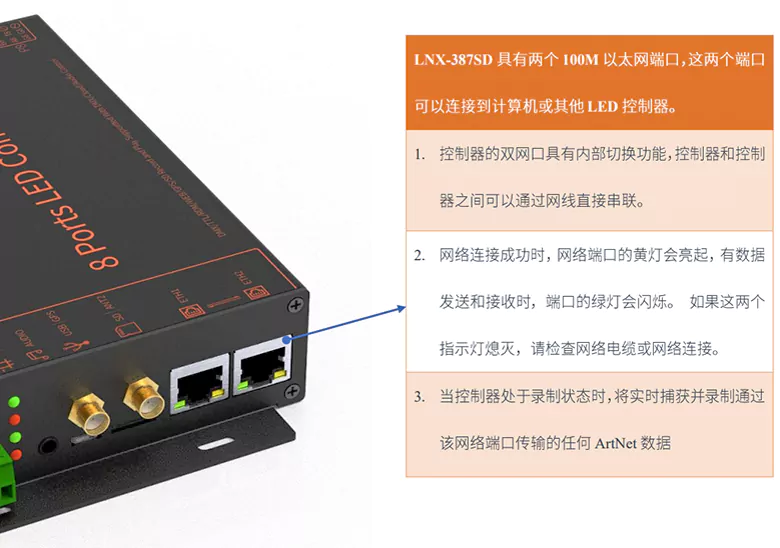

  • 双网口内置交换机,LNX-378系列LED控制器有两个以太网口,各控制器之间可以一进一出串接,从而实现联控功能

  • 设备工程锁,LNX-378系列LED控制器支持设定工程锁,可设置设备可用的时长和解锁密码,当设备超过使用时间时,将进行锁定,必须提供密码解锁,才能继续正常使用。方便工程上的安装试用。

  • 支持设备固件升级,可在凌恩的设备管理平台LnxManger通过网络升级设备的固件,凌恩会不断地发布最新的设备固件,让设备的功能持续保存最新最优。

  • 免费的灯效软件,像Madrix这种商业软件是收费的,如果您不想使用这种付费商业软件,可以用凌恩科技推出的LnxLight灯效软件套件,功能强大且易于操作,关键是它是免费的! 请访问LnxEffect了解详细信息。

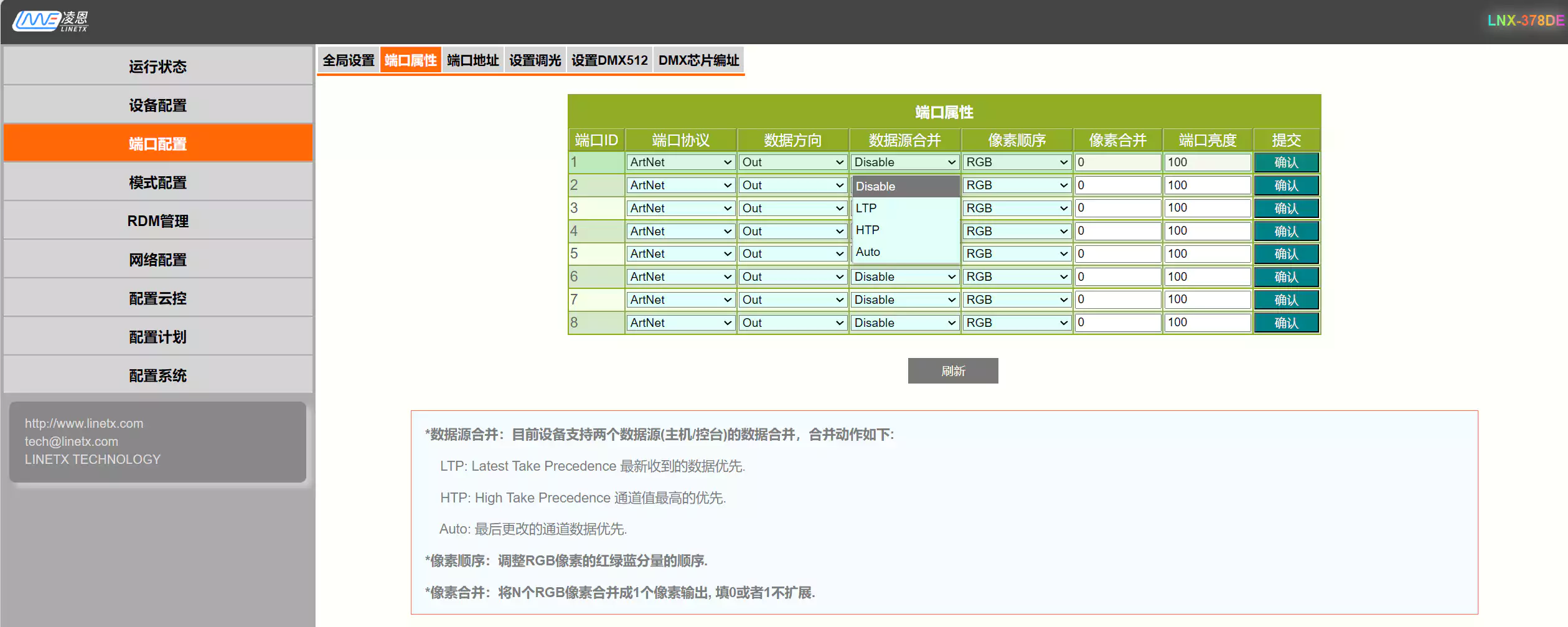

  • 中英双语WEB后台,LNX-378系列LED控制器有非常强大的WEB后台管理系统,而且可配置中英文双语,方便出口到国外使用!WEB有鉴权认证功能,可防止非法用户的操作。除了可通过WEB配置,也可以通过设备上的OLED屏幕和按键进行操作。LNX-378的默认IP地址是192.168.1.21,子网掩码是255.255.255.0,默认鉴权密码是:admin , IP地址和密码可在WEB后台或者通过屏幕按键更改。

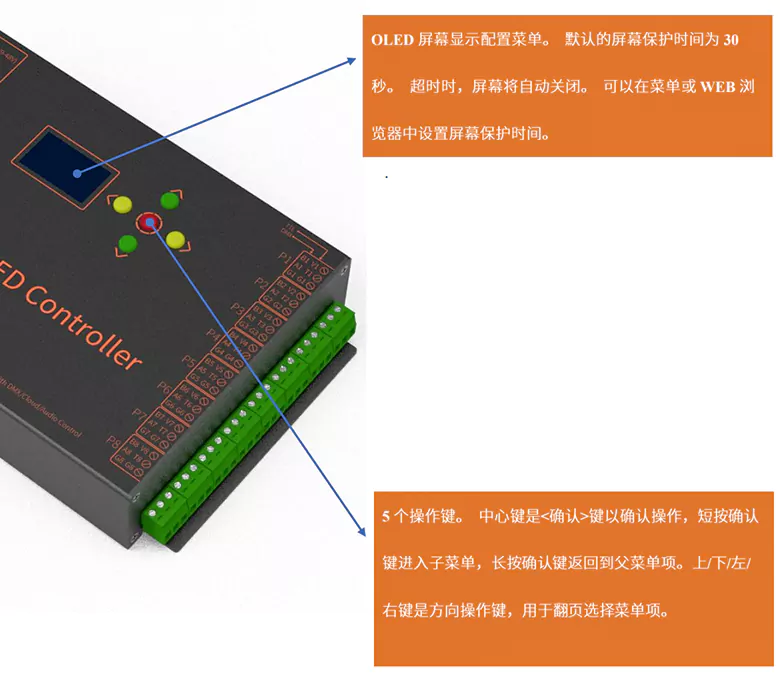

  • OLED屏+5键导航按钮,除了WEB配置后台,LNX-378系列LED控制器还具备按键与OLED屏幕组成的人机接口,通过菜单式的配置操作,方便您快速而直接的配置设备。

设备子型号功能表

LNX-378设备功能表图 LNX-378设备功能表图2
LNX-378SD 可录制ArtNet数据

Art-Net 录制播放

  LNX-378内置16G大容量的可插拔式SD卡,对上联网口下来的ArtNet数据进行高速录制.

  录制数据不仅包括本机的ArtNet数据,还包括经过该设备的所有其他设备的ArtNet数据,且不影响数据的正常转发通信.

  录制的灯效文件可用于回放,且支持按时间计划播放、音频节奏触发播放、DMX外控通道调用播放等.

RDM . 轻松管理DMX灯具

  RDM (Remote Device Manage)是远程设备管理协议,通过RDM协议可方便的对所接的RDM-DMX灯具进行各种配置和管理。

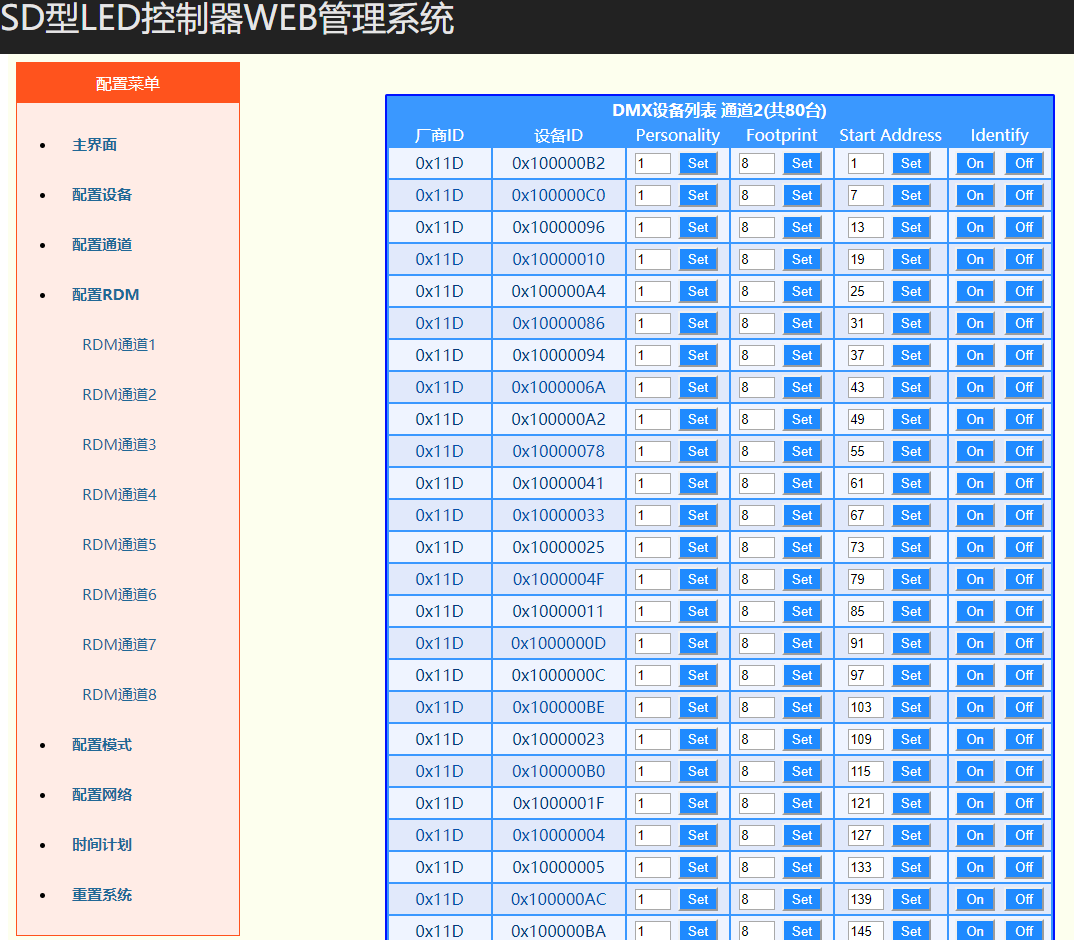

  LNX-378D系列的DMX接口具备强大的RDM管理功能,可对支持RDM的灯具进行搜索、配置。搜索到的灯具列表在WEB页面制表显示,并实时对灯具配置地址、模式、通道参数等。

RDM Over Art-Net

  LNX-378D作为代理,支持Art-Net软件或者主控设备通过Art-Net协议对LNX-378D所接的RDM灯具进行远程管理。

LNX-378D支持DMX RDM功能
DMX转ArtNet功能

DMX转ArtNet

  LNX-378D系列具备ArtNet Controller模式,当运行在此模式,驱动端子可输入DMX信号, 转换为ArtNet数据后通过网络(或光纤)输出,此模式一般有如下两个应用场景:

控台输入DMX,经LNX-378D转换输出ArtNet数据到3D灯具模拟软件如WYSIWYG、 Easy View 3D、LightingStudio等模拟灯具的运行.

需要长距离传输DMX512信号的场合,传统DMX传输距离有限,转成ArtNet后通过光纤网络长距离传输,可轻松突破几十公里的距离且强抗干扰.

Audio . 同步音乐的节奏

  LNX-378的音频控制功能,可实时快速的分析音频音乐信号,提取音乐中的节奏点,通过节奏点来同步灯效:

节奏点触发切换SD播放文件

  SD卡的播放文件可以是通过录制的ArtNet灯效文件,也可以是使用凌恩LnxEffect软件生成的效果文件。

节奏点触发加速播放

  当检测到每个节奏时,快速调整提高播放帧率来达到同步效果。

亮度跟随音频强度

LED控制器支持音频音乐控制功能

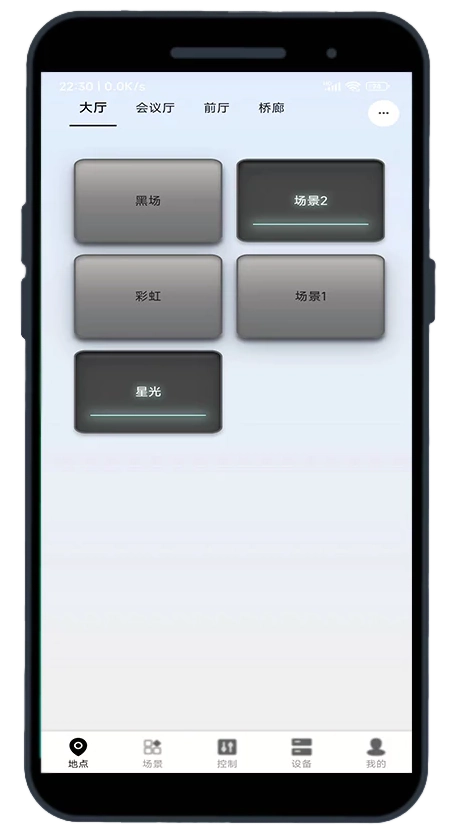

凌恩智控APP
凌恩智控APP2

凌恩智控APP . 远程控制设备

  LNX-378系列LED控制器支持通过凌恩云平台,实现手机远程云控的功能.

  只要有手机和网络,在任何地方都可以使用手机来控制设备的运行,包括切换播放文件、录制效果、调整播放参数、建立播放计划等一系列的操作。

打开微信搜索凌恩智控APP并安装, 云控功能需注册购买一个凌恩设备号

网络升级设备固件

  凌恩的设备管理平台LnxManger通过网络升级设备的固件,让设备的功能持续保存最新最优

凌恩会不断地发布最新的设备固件

  下载凌恩的LnxEffect软件软件套件,打开LnxManager,搜索到设备后即可右键点击升级设备固件。

LED控制器支持音频音乐控制功能
DMX转ArtNet功能

DMX外控 . 协同控台工作

  通过DMX控台输入DMX通道数据,控制LNX-378的运行参数,包括切换播放文件,调整播放速度,调整亮度等。

  支持DMX外控总线上接多个LNX-378设备,每个设备可配置地址,从而达到多台外控的目的。(一个DMX512地址空间最多可接73台LNX-378)

LNX-378的音控模式和外控模式可以同时开启,可通过DMX外控功能,快速调整音控参数,非常适合KTV、Live现场的灯光控制。

GPS联动

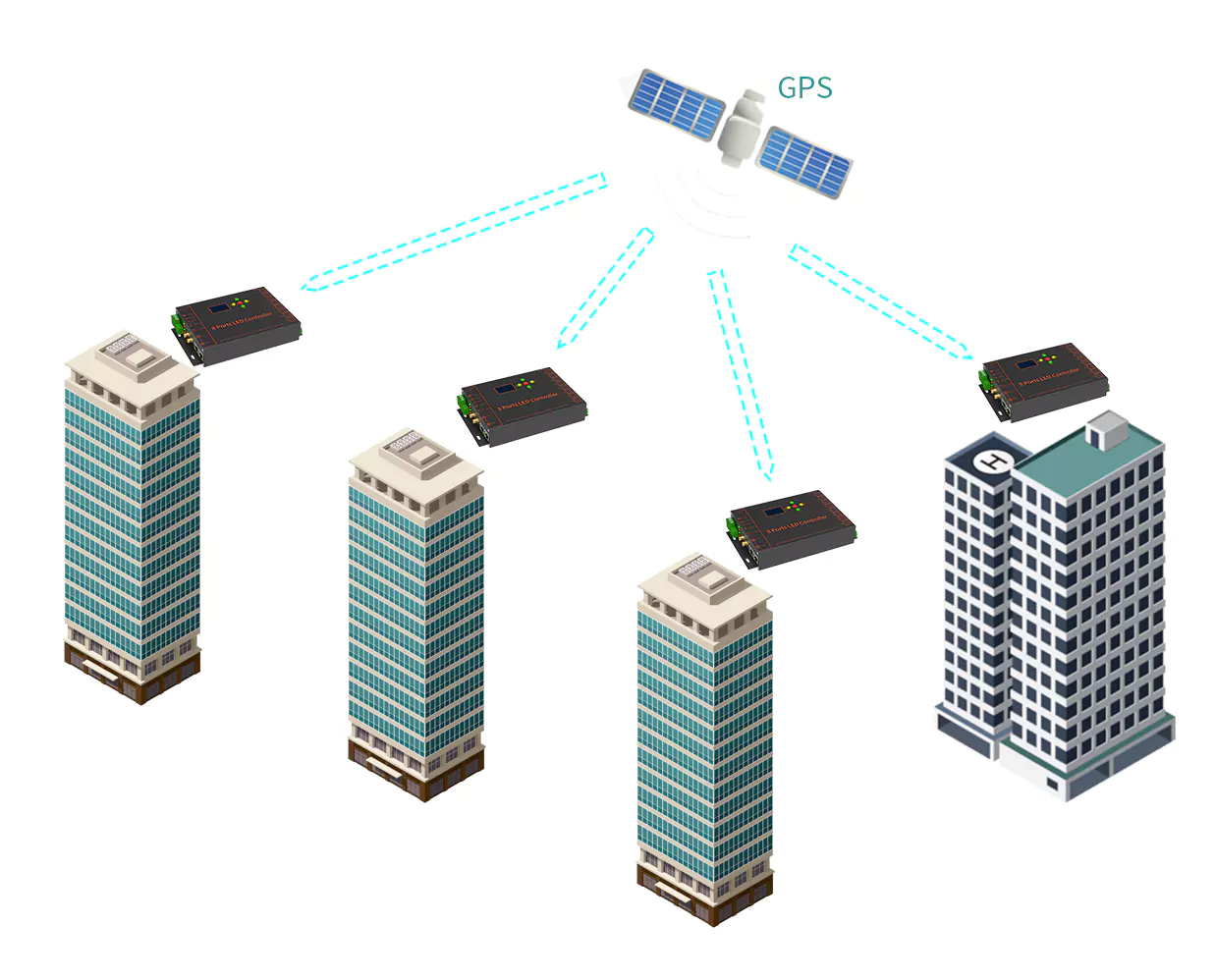

  LNX-378的G系列支持GPS同步功能,内置的GPS/北斗双模定位导航模块,可快速搜索GPS、北斗卫星信号并对系统精确校时。

  经GPS同步后的LNX-378,无需各设备联网,即可实现多卡同步播放的功能。

在分散的多栋建筑中,需要灯光同步控制的场合,使用LNX-378的GPS同步联动功能,让灯光呈现出一个整体联动的效果。

在大型桥梁上,使用LNX-378的GPS同步联动功能,无需联网,即可实现整体的灯光效果。

LED控制器支持音频音乐控制功能
LED控制器带双网口

轻松布线

双网口

  LNX-378具备两个以太网口,可采用超五类屏蔽双绞线,通过一进一出的链式连接方法,依次连接下一个LED控制器,因此无需另外配接交换机。

压接端子

  LNX-378的每一个端口口具备可压接的3口端子,压接的出线端子质量可靠,有效的减小接触电阻。

TTL电压输出

   当LNX-378的接线端子接TTL灯条时,可提供与输入电压相同的灯带输出供电电压,且内置过流保护功能。

安装耳帽

  LNX-378带两个安装耳帽,4个安装螺孔,方便工程安装在各种平台上。

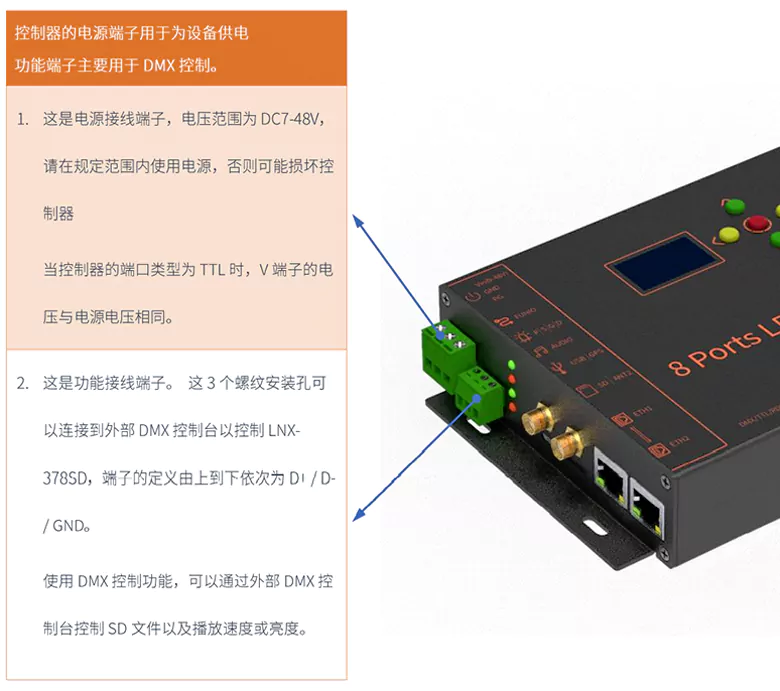

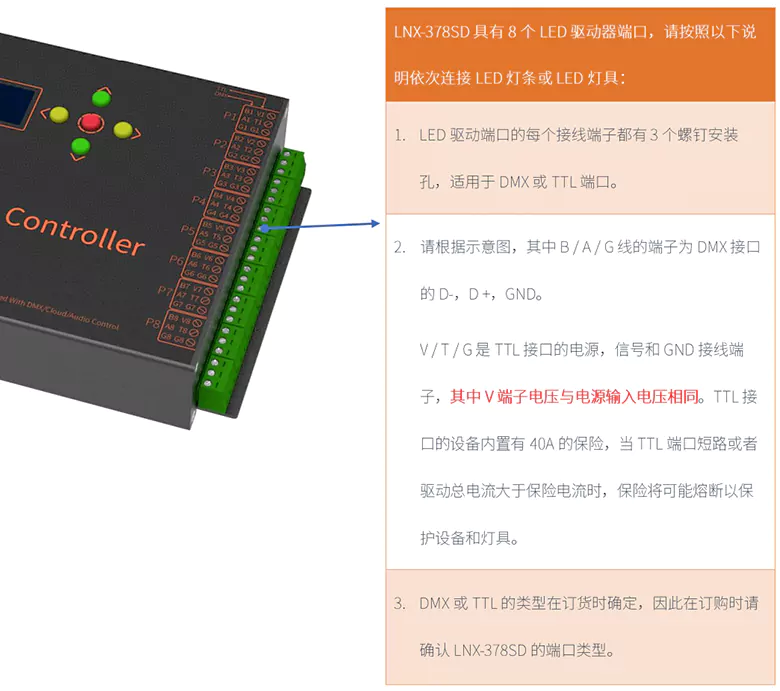

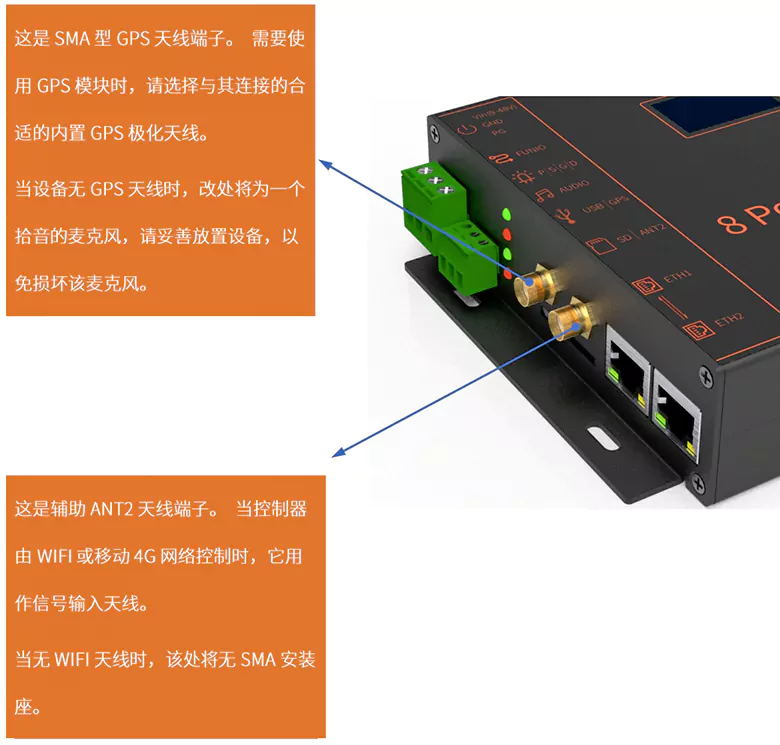

设备接口图
